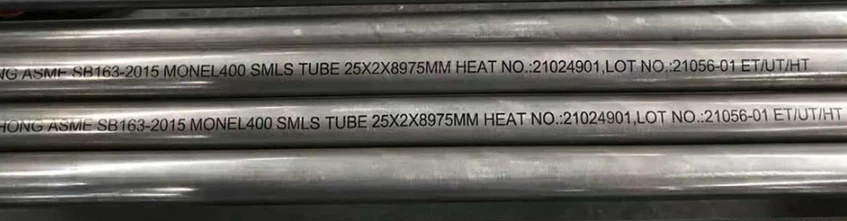

ASME SB163 UNS N04400 Bešavna cijev izmjenjivača topline od legure nikla

Dva najčešća materijala obuhvaćena ASTM B163 specifikacijom uključuju Monel 400 i Inconel 825. Od dvije legure, Inconel 825 je najotporniji na toplinu{4}}. Monel 400, ili ASTM B163 Uns N04400, je legura visoke{9}}vrste sa dobrom žilavošću u širokom temperaturnom rasponu. ASTM B 163 N04400 legura može se očvrsnuti hladnom obradom.



Monel 400 cijevi pokazuju blagi magnetizam na sobnoj temperaturi, pokazujući otpornost na morsku vodu i paru, kao i toleranciju na sol i alkalne otopine u okruženjima visokih{1}}temperatura. Ove cijevi visokog{3}}pritiska su dizajnirane sa gustinom od 8,8 g/cm³ i mogu izdržati pritiske do 7000 PSIG. Osim toga, nude odličnu otpornost na alkalne i neutralne otopine soli.



ASME B163 UNS N04400 Specifikacija cijevi

Monel 400® cijevi zadovoljavaju brojne industrijske, međunarodne, MIL-SPEC i druge specifikacije, uključujući:

UNS:	N04400
specifikacije:	ASTM B165, ASTM B829, ASTM B775, ASTM B725, ASTM B163, ASTM B730, ASTM B751, AMS 4574
Međunarodne specifikacije:	din 17752, VdTUV 2635



Hemijski sastav:

Element	Postotak (%)
nikl (Ni)	63.0 min
bakar (Cu)	28.0 - 34.0
željezo (Fe)	2,5 max
mangan (Mn)	2,0 max
ugljik (C)	0,3 max
silicijum (Si)	0,5 max
sumpor (S)	0,024 max



Mehanička svojstva:

Nekretnina	Vrijednost
Vlačna čvrstoća (MPa)	480 - 620 (70 - 90 ksi)
Granica tečenja (MPa)	170 - 345 (25 - 50 ksi)
Izduženje (% u 50 mm)	35 min
Tvrdoća (Rockwell B)	60 - 75
Modul elastičnosti	179 GPa (26 x 10³ ksi)
Gustina	8,80 g/cm³ (0,318 lb/in³)
Tačka topljenja	1,350 stepeni - 1, 400 stepeni (2,462 stepena F - 2, 552 stepena F)



Prijave:

Izmjenjivači topline i kondenzatori: Koriste se u sistemima koji rukuju morskom vodom ili drugim korozivnim tekućinama.

Pomorski inženjering: Idealan za brodogradnju, desalinizaciju morske vode i opremu na moru.

Hemijska obrada: Koristi se u sistemima za rukovanje alkalijama i kiselinama{0}}.

Industrija nafte i plina: Pogodno za usluge kiselog plina i druga izazovna okruženja



Koja je razlika između Monela 400 i Monela 500?
Monel 400 je standardna legura nikla{1}}bakara sa dobrom otpornošću na koroziju, dok je Monel 500, također poznat kao Monel K-500, verzija Monela 400 koja se stvrdnjava na padavinama, što znači da ima znatno veću čvrstoću i tvrdoću zbog dodavanja elemenata poput aluminija i titana, što omogućava daljnje ojačavanje kroz toplinsku obradu; u suštini, Monel 500 nudi istu otpornost na koroziju kao i Monel 400, ali sa mnogo većom mehaničkom čvrstoćom.



Nudimo ASTM B163 UNS N04400 bešavnu cijev za upotrebu u kondenzatoru i servisu{2}}izmjenjivača topline, SB163 400 bešavne cijevi specificira veličine na vanjskom prečniku i prosječnom zidu, ili vanjskom prečniku i minimalnoj zidnoj cijevi. Email:info@gneestainless.com
Veličine obuhvaćene ASTM B163 specifikacijom su vanjskog prečnika 3 in. (76.2 mm) i ispod sa minimalnom debljinom zida od 0.148 in. (3.76 mm) i ispod, i sa prosečnom debljinom zida od 0.165 in. (4.19 mm) i ispod. definirane su cijevi malog promjera i lake stijenke (veličine pretvarača).
